一、水封截止閥 產品概述
本公司的水封截止閥適用于公稱壓力PN2.5～4.0Mpa，工作溫度0～425℃的火力電站回水冷凝系統及石油、化工相關要求的管道上，切斷或接通介質,適用介質為：水、油品、蒸汽和非腐蝕氣體。水封截止閥其主要特點如下：
1.產品按國家標準GB12235設計制造，結構新穎，選材合理,造形美觀。連接端有法蘭和焊接，可根據用戶不同要求配接。
2.填料函設計成水密封結構，接入0.6~1.6Mpa的水填料，摩擦力小，密封好，有良好的氣密性。
3.閥桿經調質和表面氮化處理，有良好的搞腐蝕性和不易磨損性。
4.結構緊湊，操作靈活，檢修方便，使用壽命較長。
5.倒密封采用不銹鋼螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封好。填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行。
|
|
|---|---|

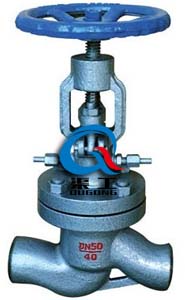

| DS/J41H水封截止閥 | DS/J61H水封截止閥 |
二、水封截止閥 設計標準
| 設計與制造 | JB/T3595 |
|---|---|
| 結構長度 | GB/T15188.1 |
| 壓力溫度等級 | GB/T3595 |
| 試驗與檢驗 | GB/T 13927 JB/T9092 |
三、水封截止閥 性能參數
| 型號 | DS/J61H-25 | DS/J61H-40 | DS/J61H-64 | |
|---|---|---|---|---|
| 工作壓力（MPa） | 2.5 | 4.0 | 6.4 | |
| 適用溫度（℃） | ≤425 | |||
| 適用介質 | 水、蒸汽、油品、非腐蝕性氣體 | |||
| 材 料 | 閥桿 | 1Cr13或2Cr13 | ||
| 閥體、閥蓋、支架 | WCB、25 | |||
| 閘板、閥瓣、密封面 | Cr13型不銹鋼或硬質合金 | |||
| 閥座密封面 | 不銹鋼 | |||
| 閥桿螺母 | 鋁青銅 | |||
| 填料 | 柔性石墨 | |||

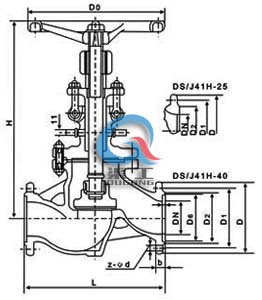

四、水封截止閥 尺寸圖
|
|
|---|---|

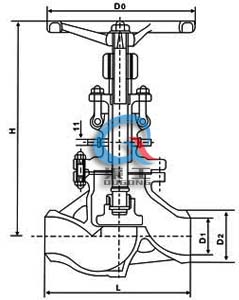

| DS/J61H水封截止閥 | DS/J61H水封截止閥 |
五、水封截止閥 外形連接尺寸及重量
| 公稱通徑DN | 尺寸 | 重量 | ||||
|---|---|---|---|---|---|---|
| L | D1 | D2 | H | D0 | ||
| DS/J61H-25(40) | ||||||
| 10 | 130 | 10 | 28 | 272 | 120 | 5 |
| 15 | 130 | 15 | 41 | 272 | 120 | 6 |
| 20 | 150 | 20 | 44 | 280 | 120 | 6 |
| 25 | 160 | 25 | 52 | 332 | 160 | 8 |
| 32 | 190 | 32 | 64 | 342 | 160 | 10 |
| 40 | 200 | 40 | 75 | 395 | 200 | 16 |
| 50 | 230 | 50 | 75 | 431 | 240 | 23 |
| 65 | 290 | 65 | 103 | 457 | 280 | 32 |
| 80 | 310 | 80 | 116 | 505 | 320 | 43 |
| 100 | 350 | 100 | 140 | 549 | 360 | 58 |
| 125 | 400 | 125 | 171 | 621 | 400 | 94 |
| 150 | 480 | 150 | 198 | 705 | 400 | 119 |
| 200 | 600 | 200 | 254 | 828 | 400 | 165 |
六、水封截止閥 訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
1、若訂貨前未選定型號，請向我們提供使用參數:1.公稱通徑，2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.閥體、閥芯材料。
2、若已經由設計單位選定我公司的產品型號，請按型號直接向我司訂購；
3、當使用的場合重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們?yōu)槟鷮徍税殃P(guān)。
